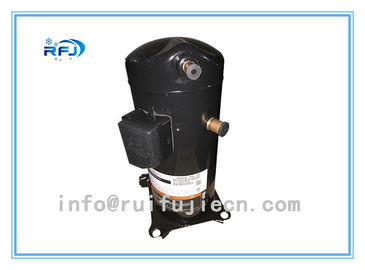

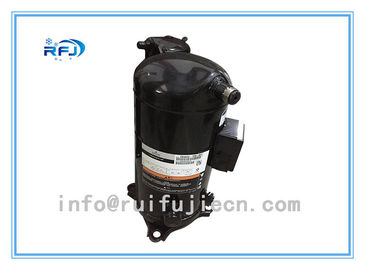

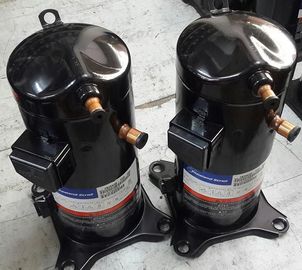

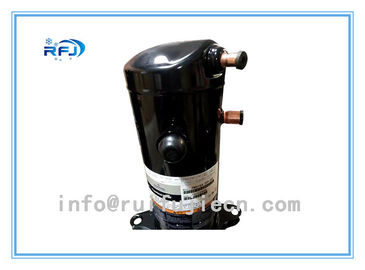

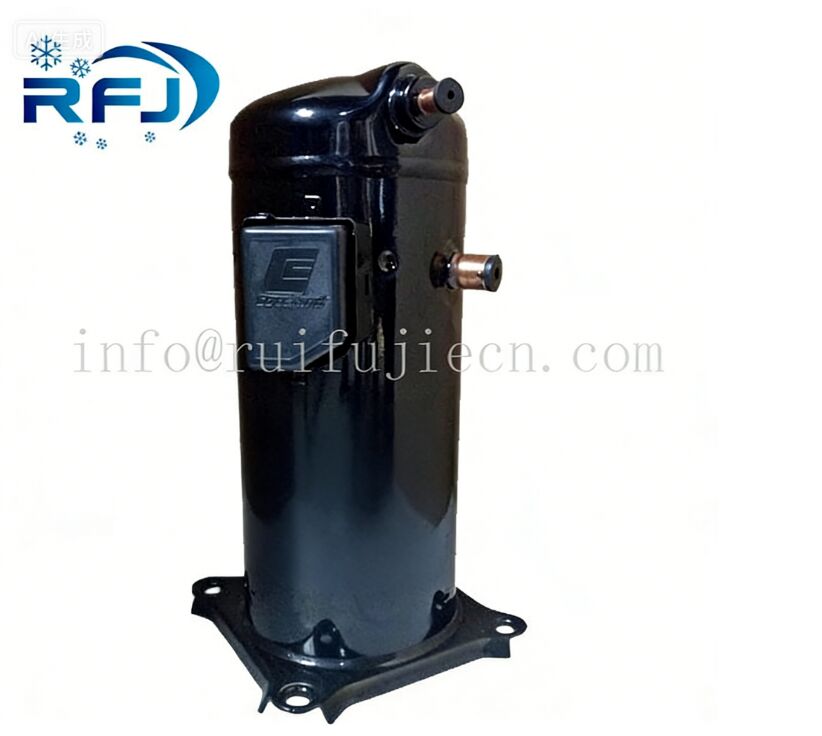

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Name: Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

Marka Adı:	Copeland
Model Numarası:	ZB38KQE- PFJ -551
Moq:	1pcs
fiyat:	discussed
Teslim Zamanı:	7-10 working days after receiving payment
Ödeme Şartları:	L/C,T/T,Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

CE/UL

Piston tipi:

Taslak

Güç Kaynağı:

AC Gücü

Sürüş modu:

Elektrik

Yapılandırma:

Sabit

Sıcaklık:

Orta/Yüksek Sıcaklık

Gerilim:

1faz / 220V-230V

Garanti:

Bir Yıl

Soğutucu:

R134/R404/R407/R507

Bağlantı:

Rolatock

Kuzeybatı:

38kg

Renk:

Siyah

Uygulama:

soğutma parçaları

Brüt ağırlık:

41kg

L*W*H:

242*242*457

HP:

5 hp

Packaging Details:

Wooden case or 12 units in one pallet

Supply Ability:

5,000pcs per month

Vurgulamak:

copeland ac compressor

copeland a c compressor

Ürün Tanımı

5 HP Black Emerson Copeland ZB38KQE-PFJ-551 Hava-Kondisyonlu rulo kompresörü

Ürün Tanımı

Orta sıcaklıklı soğutma uygulamaları için ZB Copeland rulo kompresörü

Ürün Özellikleri

Yağlı göz camı
Yağ doldurma/sürme için Schraeder bağlantısı
Tek kompresör çalışması için yumuşak montaj kauçukları ile sağlanmıştır (çoklu kompresör [paket] kurulumları için gerekli sert montajlar)
İç motor koruması.

*Soğutucu: R404/R22 50Hz/60Hz

* Orta / Yüksek sıcaklık

*Büyük işletme paketleri

*Hızlı sıcaklık aşağı çekim yetenekleri

*Açık ağırlık ve kompaktlık

*Copeland Scroll Digital® Teknolojisi basit, adımsız kapasite modülasyonu için

Tip: Hermetik rulo kompresörleri

Yapımcı: Copeland

Serisi: ZB

Marka:	Copeland
Bağlantı:	Rotalock
Dim 1 (mm):	438
Model Numarası:	ZB 38KQE PFJ 551
Garanti:	1 yıl
Dekorasyon paneli ile derinlik (mm):	242
Deprem CC:	14,4
Elektrik kaynağı:	220-230V/1ph/50Hz
Elektrik derecesi:	32
Soğutucu:	Onaylanmış soğutucu maddeler için Copeland literatürüne bakın
Tüp bağlantısı boyutu (mm):	-
Valf bağlantıları:	7/8
Dekorasyon paneli ile genişliği (mm):	242
Uygulama sıcaklığı (C):	-
Uygulama sıcaklığı (C):	-

Tip: Hermetik rulo kompresörleri

Yapımcı: Copeland

Serisi: ZB

Model: ZB38KQE-PFJ-551

Teknik veriler


Yer değiştirme[m3/saat]]:	14,4
Ses gücü[dBA]:	72
Ses basıncı seviyesi[dB]:	61
Net Ağırlık[kg]:	37,4
Yağ yükü[dm3]:	1,9
Maksimum yüksek basınç[bar]:	28,8
Maksimum durma basıncı[bar]:	21
Asgari alt sıcaklık[°C]:	- 35
En düşük sıcaklık[°C]:	50
PED kategorisi:	1

Elektriksel veriler


Güç kaynağı[V/~/Hz]]:	220-240V/1/50Hz
Kilitli rotor akımı[A]:	142
Maks. çalışma akımı[A]:	32,3
Dönüşüm direnci[Ω]:	0,4

Bağlantılar

		inç
Emme Rotolock valf bağlantısı:		1 1/4 inç
Çıkış Rotolock valfi bağlantısı:		1 "
Teslim edilmiş kol ile emme bağlantısı:		7/8"
Teslim edilen kabukla boşaltma bağlantısı:		1/2 inç.

Soğutma kapasitesi[kW]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

Güç girişi[kW]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

Mevcut[A]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Kütle akışı[kg/saat]]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

Polis memuru.[W/W]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

Uygulama alanı


		Maksimum buharlaşma sıcaklığı
		25oC emme gazı sıcaklığı
		10K gaz aşırı ısınması

Çalışma koşulları: emme gazı sıcaklığı 20oC, 0K alt soğutma

t_c- Kondensasyon sıcaklığı[oC]

t_e- Buharlama sıcaklığı[oC]

Daha fazla ZB kompresörleri tedarik edebiliriz.

Modelle	Özellikler	ZR serisi ile karşılaştırın
ZB15KQ-PFJ-524	2HP kaynak R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP kaynak R22
ZB15KQE-PFJ-524	2HP kaynak R404a
ZB15KQE-TFD-524	2HP kaynak R404a

ZB19KQ-PFJ-524	2.3HP kaynak R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP kaynak R22
ZB19KQE-PFJ-524	2.3HP kaynak R404a
ZB19KQE-TFD-524	2.3HP kaynak R404a

ZB21KQ-PFJ-524	3HP kaynak R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP kaynak R22
ZB21KQE-PFJ-524	3HP kaynak R404a
ZB21KQE-TFD-524	3HP kaynak R404a

ZB26KQ-PFJ-524	3.5HP kaynak R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP kaynak R22
ZB26KQE-PFJ-524	3.5HP kaynak R404a
ZB26KQE-TFD-524	3.5HP kaynak R404a

ZB30KQ-TFD-524	4HP kaynak R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP kaynak R404a	ZB30=ZR49

ZB38KQ-TFD-524	5HP kaynak R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP kaynak R404a	ZB38=ZR61

ZB45KQ-TFD-524	6HP kaynak R22	ZB45=ZR72
ZB45KQE-TFD-524	6HP kaynak R404a	ZB45=ZR72

ZB58KQ-TFD-523	8 HP vida R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP kaynak R22
ZB58KQE-TFD-523	8 HP vida R404a
ZB58KQE-TFD-524	8HP kaynak R404a

ZB66KQ-TFD-523	9HP vida R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP kaynak R22
ZB66KQE-TFD-523	9HP vida R404a
ZB66KQE-TFD-524	9HP kaynak R404a

ZB76KQ-TFD-523	10 HP vida R22	ZB76=ZR125
ZB76KQ-TFD-524	10HP kaynak R22
ZB76KQE-TFD-523	10 HP vida R404a
ZB76KQE-TFD-524	10HP kaynak R404a

ZB88KQ-TFD-523	12 HP vida R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP kaynak R404a	ZB88=ZR144

ZB92KC-TWD-551	13 HP vida R22	ZB92=ZR16
ZB92KC-TWD-550	13HP kaynak R22
ZB92KCE-TWD-551	13HP vida R404a
ZB92KCE-TWD-550	13HP kaynak R404a

ZB11MC-TWD-551	15 HP vida R22	ZB11=ZR19
ZB11MC-TWD-550	15HP kaynak R22
ZB11MCE-TWD-551	15 HP vida R404a
ZB11MCE-TWD-550	15HP kaynak R404a

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motor tipi	TFD
Adli güç ((HP)	9	10	12	13	15
Yer değiştirme (m3/saat)	25.7	28.8	33.2	36.4	43.4
Başlangıç akımı ((LRA)) ((Amp))
TFD	100~111	110~118	110~118	140	174
PFJ
İsimlendirilmiş yük akımı ((RLA) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. çalışma akımı (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
Karter ısıtma gücü ((W)	90
Adaptörün dış çapı (in.)
Serbestleme Boyutu	7/8	7/8	7/8	7/8	7/8
Süpme Boyutu	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Uzunluk ((L)
Genişliği ((W)	284	284	284	285	285
Yükseklik ((H)	546	546	546	552	553
Alt açılar (apertür)	190X190 (8.5)
Petrol Ücreti ((L)	3.25	3.25	3.25	3.3	3.3
Ağırlık ((Kg)
Net Ağırlık	59	62	62	62	63
Brüt Ağırlık	62	65	65	65	66

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motor tipi	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Adli güç ((HP)	2	2.5	3	3.5	4	5	6	7

Yer değiştirme (m3/saat)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Başlangıç akımı ((LRA) (Amp.)
TFD	24.5~26	30 ~ 32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53 ~ 58	56~61	75 ~ 82	89~97	113

Adlık yük akımı ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. çalışma akımı (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Çalışma kapasitesi (tek fazlı)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Karter ısıtma gücü ((W)	70

Adaptörün dış çapı (in.)
Serbestleme Boyutu	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Süpme Boyutu	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Uzunluk ((L)	242	242	243	243	242	242	242	242
Genişliği ((W)	242	242	244	244	242	242	242	242
Yükseklik ((H)	383	389	412	425	430	457	457	457
Alt açılar (apertür)	190X190 (8.5)

Petrol Ücreti ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Ağırlık ((Kg)
Net Ağırlık	23	25	27	28	33	38	40	40
Brüt Ağırlık	26	29	30	31	37	41	44	44

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motor tipi	TFD
Adli güç ((HP)	9	10	12	13	15
Yer değiştirme (m3/saat)	25.7	28.8	33.2	36.4	43.4
Başlangıç akımı ((LRA)) ((Amp))
TFD	100~111	110~118	110~118	140	174
PFJ
İsimlendirilmiş yük akımı ((RLA) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. çalışma akımı (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
Karter ısıtma gücü ((W)	90
Adaptörün dış çapı (in.)
Serbestleme Boyutu	7/8	7/8	7/8	7/8	7/8
Süpme Boyutu	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Uzunluk ((L)
Genişliği ((W)	284	284	284	285	285
Yükseklik ((H)	546	546	546	552	553
Alt açılar (apertür)	190X190 (8.5)
Petrol Ücreti ((L)	3.25	3.25	3.25	3.3	3.3
Ağırlık ((Kg)
Net Ağırlık	59	62	62	62	63
Brüt Ağırlık	62	65	65	65	66

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motor tipi	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Adli güç ((HP)	2	2.5	3	3.5	4	5	6	7

Yer değiştirme (m3/saat)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Başlangıç akımı ((LRA) (Amp.)
TFD	24.5~26	30 ~ 32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53 ~ 58	56~61	75 ~ 82	89~97	113

Adlık yük akımı ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. çalışma akımı (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Çalışma kapasitesi (tek fazlı)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Karter ısıtma gücü ((W)	70

Adaptörün dış çapı (in.)
Serbestleme Boyutu	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Süpme Boyutu	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Uzunluk ((L)	242	242	243	243	242	242	242	242
Genişliği ((W)	242	242	244	244	242	242	242	242
Yükseklik ((H)	383	389	412	425	430	457	457	457
Alt açılar (apertür)	190X190 (8.5)

Petrol Ücreti ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Ağırlık ((Kg)
Net Ağırlık	23	25	27	28	33	38	40	40
Brüt Ağırlık	26	29	30	31	37	41	44	44

Etiketler:

Ürün ayrıntıları

Evde Ürünler

Copeland Scroll Kompresör

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Tüm Kategori

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Marka Adı:	Copeland
Model Numarası:	ZB38KQE- PFJ -551
Moq:	1pcs
fiyat:	discussed
Paketleme Ayrıntıları:	Wooden case or 12 units in one pallet
Ödeme Şartları:	L/C,T/T,Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Marka adı:

Copeland

Sertifika:

CE/UL

Model Number:

ZB38KQE- PFJ -551

Piston tipi:

Taslak

Güç Kaynağı:

AC Gücü

Sürüş modu:

Elektrik

Yapılandırma:

Sabit

Sıcaklık:

Orta/Yüksek Sıcaklık

Gerilim:

1faz / 220V-230V

Garanti:

Bir Yıl

Soğutucu:

R134/R404/R407/R507

Bağlantı:

Rolatock

Kuzeybatı:

38kg

Renk:

Siyah

Uygulama:

soğutma parçaları

Brüt ağırlık:

41kg

L*W*H:

242*242*457

HP:

5 hp

Minimum Order Quantity:

1pcs

Fiyat:

discussed

Packaging Details:

Wooden case or 12 units in one pallet

Delivery Time:

7-10 working days after receiving payment

Ödeme koşulları:

L/C,T/T,Western Union

Supply Ability:

5,000pcs per month

Vurgulamak:

copeland ac compressor

copeland a c compressor

Ürün Tanımı

5 HP Black Emerson Copeland ZB38KQE-PFJ-551 Hava-Kondisyonlu rulo kompresörü

Ürün Tanımı

Orta sıcaklıklı soğutma uygulamaları için ZB Copeland rulo kompresörü

Ürün Özellikleri

Yağlı göz camı
Yağ doldurma/sürme için Schraeder bağlantısı
Tek kompresör çalışması için yumuşak montaj kauçukları ile sağlanmıştır (çoklu kompresör [paket] kurulumları için gerekli sert montajlar)
İç motor koruması.

Tip: Hermetik rulo kompresörleri

Yapımcı: Copeland

Serisi: ZB

Marka:	Copeland
Bağlantı:	Rotalock
Dim 1 (mm):	438
Model Numarası:	ZB 38KQE PFJ 551
Garanti:	1 yıl
Dekorasyon paneli ile derinlik (mm):	242
Deprem CC:	14,4
Elektrik kaynağı:	220-230V/1ph/50Hz
Elektrik derecesi:	32
Soğutucu:	Onaylanmış soğutucu maddeler için Copeland literatürüne bakın
Tüp bağlantısı boyutu (mm):	-
Valf bağlantıları:	7/8
Dekorasyon paneli ile genişliği (mm):	242
Uygulama sıcaklığı (C):	-
Uygulama sıcaklığı (C):	-

Tip: Hermetik rulo kompresörleri

Yapımcı: Copeland

Serisi: ZB

Model: ZB38KQE-PFJ-551

Teknik veriler


Yer değiştirme[m3/saat]]:	14,4
Ses gücü[dBA]:	72
Ses basıncı seviyesi[dB]:	61
Net Ağırlık[kg]:	37,4
Yağ yükü[dm3]:	1,9
Maksimum yüksek basınç[bar]:	28,8
Maksimum durma basıncı[bar]:	21
Asgari alt sıcaklık[°C]:	- 35
En düşük sıcaklık[°C]:	50
PED kategorisi:	1

Elektriksel veriler


Güç kaynağı[V/~/Hz]]:	220-240V/1/50Hz
Kilitli rotor akımı[A]:	142
Maks. çalışma akımı[A]:	32,3
Dönüşüm direnci[Ω]:	0,4

Bağlantılar

		inç
Emme Rotolock valf bağlantısı:		1 1/4 inç
Çıkış Rotolock valfi bağlantısı:		1 "
Teslim edilmiş kol ile emme bağlantısı:		7/8"
Teslim edilen kabukla boşaltma bağlantısı:		1/2 inç.

Soğutma kapasitesi[kW]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

Güç girişi[kW]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

Mevcut[A]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Kütle akışı[kg/saat]]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

Polis memuru.[W/W]

t_ct_e	-40	- 35	-30	- 25	- 20	- 15	-10	- 5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

Uygulama alanı


		Maksimum buharlaşma sıcaklığı
		25oC emme gazı sıcaklığı
		10K gaz aşırı ısınması

Çalışma koşulları: emme gazı sıcaklığı 20oC, 0K alt soğutma

t_c- Kondensasyon sıcaklığı[oC]

t_e- Buharlama sıcaklığı[oC]

Daha fazla ZB kompresörleri tedarik edebiliriz.

Modelle	Özellikler	ZR serisi ile karşılaştırın
ZB15KQ-PFJ-524	2HP kaynak R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP kaynak R22
ZB15KQE-PFJ-524	2HP kaynak R404a
ZB15KQE-TFD-524	2HP kaynak R404a

ZB19KQ-PFJ-524	2.3HP kaynak R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP kaynak R22
ZB19KQE-PFJ-524	2.3HP kaynak R404a
ZB19KQE-TFD-524	2.3HP kaynak R404a

ZB21KQ-PFJ-524	3HP kaynak R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP kaynak R22
ZB21KQE-PFJ-524	3HP kaynak R404a
ZB21KQE-TFD-524	3HP kaynak R404a

ZB26KQ-PFJ-524	3.5HP kaynak R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP kaynak R22
ZB26KQE-PFJ-524	3.5HP kaynak R404a
ZB26KQE-TFD-524	3.5HP kaynak R404a

ZB30KQ-TFD-524	4HP kaynak R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP kaynak R404a	ZB30=ZR49

ZB38KQ-TFD-524	5HP kaynak R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP kaynak R404a	ZB38=ZR61

ZB45KQ-TFD-524	6HP kaynak R22	ZB45=ZR72
ZB45KQE-TFD-524	6HP kaynak R404a	ZB45=ZR72

ZB58KQ-TFD-523	8 HP vida R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP kaynak R22
ZB58KQE-TFD-523	8 HP vida R404a
ZB58KQE-TFD-524	8HP kaynak R404a

ZB66KQ-TFD-523	9HP vida R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP kaynak R22
ZB66KQE-TFD-523	9HP vida R404a
ZB66KQE-TFD-524	9HP kaynak R404a

ZB76KQ-TFD-523	10 HP vida R22	ZB76=ZR125
ZB76KQ-TFD-524	10HP kaynak R22
ZB76KQE-TFD-523	10 HP vida R404a
ZB76KQE-TFD-524	10HP kaynak R404a

ZB88KQ-TFD-523	12 HP vida R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP kaynak R404a	ZB88=ZR144

ZB92KC-TWD-551	13 HP vida R22	ZB92=ZR16
ZB92KC-TWD-550	13HP kaynak R22
ZB92KCE-TWD-551	13HP vida R404a
ZB92KCE-TWD-550	13HP kaynak R404a

ZB11MC-TWD-551	15 HP vida R22	ZB11=ZR19
ZB11MC-TWD-550	15HP kaynak R22
ZB11MCE-TWD-551	15 HP vida R404a
ZB11MCE-TWD-550	15HP kaynak R404a

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motor tipi	TFD
Adli güç ((HP)	9	10	12	13	15
Yer değiştirme (m3/saat)	25.7	28.8	33.2	36.4	43.4
Başlangıç akımı ((LRA)) ((Amp))
TFD	100~111	110~118	110~118	140	174
PFJ
İsimlendirilmiş yük akımı ((RLA) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. çalışma akımı (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
Karter ısıtma gücü ((W)	90
Adaptörün dış çapı (in.)
Serbestleme Boyutu	7/8	7/8	7/8	7/8	7/8
Süpme Boyutu	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Uzunluk ((L)
Genişliği ((W)	284	284	284	285	285
Yükseklik ((H)	546	546	546	552	553
Alt açılar (apertür)	190X190 (8.5)
Petrol Ücreti ((L)	3.25	3.25	3.25	3.3	3.3
Ağırlık ((Kg)
Net Ağırlık	59	62	62	62	63
Brüt Ağırlık	62	65	65	65	66

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motor tipi	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Adli güç ((HP)	2	2.5	3	3.5	4	5	6	7

Yer değiştirme (m3/saat)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Başlangıç akımı ((LRA) (Amp.)
TFD	24.5~26	30 ~ 32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53 ~ 58	56~61	75 ~ 82	89~97	113

Adlık yük akımı ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. çalışma akımı (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Çalışma kapasitesi (tek fazlı)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Karter ısıtma gücü ((W)	70

Adaptörün dış çapı (in.)
Serbestleme Boyutu	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Süpme Boyutu	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Uzunluk ((L)	242	242	243	243	242	242	242	242
Genişliği ((W)	242	242	244	244	242	242	242	242
Yükseklik ((H)	383	389	412	425	430	457	457	457
Alt açılar (apertür)	190X190 (8.5)

Petrol Ücreti ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Ağırlık ((Kg)
Net Ağırlık	23	25	27	28	33	38	40	40
Brüt Ağırlık	26	29	30	31	37	41	44	44

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motor tipi	TFD
Adli güç ((HP)	9	10	12	13	15
Yer değiştirme (m3/saat)	25.7	28.8	33.2	36.4	43.4
Başlangıç akımı ((LRA)) ((Amp))
TFD	100~111	110~118	110~118	140	174
PFJ
İsimlendirilmiş yük akımı ((RLA) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. çalışma akımı (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
Karter ısıtma gücü ((W)	90
Adaptörün dış çapı (in.)
Serbestleme Boyutu	7/8	7/8	7/8	7/8	7/8
Süpme Boyutu	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Uzunluk ((L)
Genişliği ((W)	284	284	284	285	285
Yükseklik ((H)	546	546	546	552	553
Alt açılar (apertür)	190X190 (8.5)
Petrol Ücreti ((L)	3.25	3.25	3.25	3.3	3.3
Ağırlık ((Kg)
Net Ağırlık	59	62	62	62	63
Brüt Ağırlık	62	65	65	65	66

ZB Serisi Emerson Copeland Rulo Kompresörü
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motor tipi	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Adli güç ((HP)	2	2.5	3	3.5	4	5	6	7

Yer değiştirme (m3/saat)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Başlangıç akımı ((LRA) (Amp.)
TFD	24.5~26	30 ~ 32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53 ~ 58	56~61	75 ~ 82	89~97	113

Adlık yük akımı ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. çalışma akımı (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Çalışma kapasitesi (tek fazlı)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Karter ısıtma gücü ((W)	70

Adaptörün dış çapı (in.)
Serbestleme Boyutu	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Süpme Boyutu	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Uzunluk ((L)	242	242	243	243	242	242	242	242
Genişliği ((W)	242	242	244	244	242	242	242	242
Yükseklik ((H)	383	389	412	425	430	457	457	457
Alt açılar (apertür)	190X190 (8.5)

Petrol Ücreti ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Ağırlık ((Kg)
Net Ağırlık	23	25	27	28	33	38	40	40
Brüt Ağırlık	26	29	30	31	37	41	44	44

Etiketler:

Shenzhen Ruifujie Technology Co., Ltd.

Soğutma Evaporatör

DJ/Alçak sıcaklıkta buharlaştırıcı

Soğutma Yoğuşma Üniteleri

Vuruş tipi kondensasyon üniteleri

Hava soğutmalı kondensasyon üniteleri

Su soğutmalı kondensasyon üniteleri

Soğutma Kaydırma Kompresörü

Yarı Hermetik Soğutma Kompresörü

Carlyle Kompresörü

Copeland Scroll Kompresör

Bitzer Pistonlu Kompresör

Vidalı Kompresör

Hitachi Scroll Kompresör

Embraco Aspera Kompresör

AC Döner Kompresör

Hava soğutmalı Kondenser

Soğutma Parçaları

Endüstriyel Soğuk Oda

Flake Buz makinesi

Blok buz makinesi

Soğutma Evaporatör

DJ/Alçak sıcaklıkta buharlaştırıcı

Soğutma Yoğuşma Üniteleri

Vuruş tipi kondensasyon üniteleri

Hava soğutmalı kondensasyon üniteleri

Su soğutmalı kondensasyon üniteleri

Soğutma Kaydırma Kompresörü

Yarı Hermetik Soğutma Kompresörü

Carlyle Kompresörü

Copeland Scroll Kompresör

Bitzer Pistonlu Kompresör

Vidalı Kompresör

Hitachi Scroll Kompresör

Embraco Aspera Kompresör

AC Döner Kompresör

Hava soğutmalı Kondenser

Soğutma Parçaları

Endüstriyel Soğuk Oda

Flake Buz makinesi

Blok buz makinesi

Ürün ayrıntıları

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Ürün Tanımı

Ürün Özellikleri

Ürün ayrıntıları

Soğutma Evaporatör

DJ/Alçak sıcaklıkta buharlaştırıcı

Soğutma Yoğuşma Üniteleri

Vuruş tipi kondensasyon üniteleri

Hava soğutmalı kondensasyon üniteleri

Su soğutmalı kondensasyon üniteleri

Soğutma Kaydırma Kompresörü

Yarı Hermetik Soğutma Kompresörü

Carlyle Kompresörü

Copeland Scroll Kompresör

Bitzer Pistonlu Kompresör

Vidalı Kompresör

Hitachi Scroll Kompresör

Embraco Aspera Kompresör

AC Döner Kompresör

Hava soğutmalı Kondenser

Soğutma Parçaları

Endüstriyel Soğuk Oda

Flake Buz makinesi

Blok buz makinesi

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Ürün Tanımı

Ürün Özellikleri
