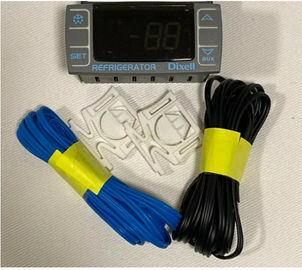

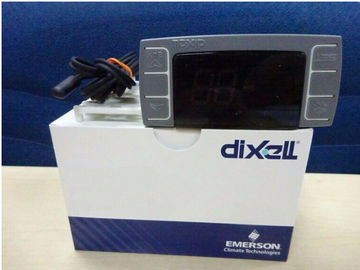

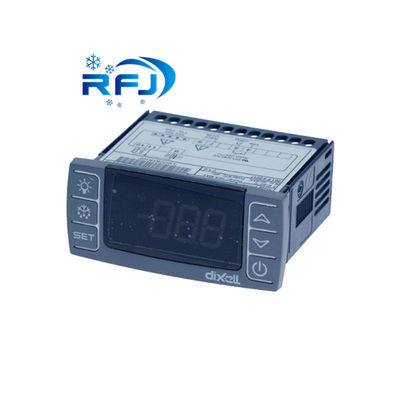

Akıllı XR03CX-5N0C1 230 V 50 HZ Dijital Kontrolörleri orijinal Termostat DIXELL

1, ürün açıklaması:

Model numarası.: XR03CX-5N0C1

Soğutma Sistemi: Hava Soğutma

Silindir Konumu: Dikey

Nominal motor gücü [HP]:kompresöre bağlı

Yer değiştirme [m³ / h]:1.8

Ağırlık (kg]: 0.65

Yağ dolumu [dm³]:Hayır

Elektriksel veri :

Güç kaynağı [V / ~ / Hz]: 110-220V /3/ 50Hz

Kilitli rotor akımı [A]:2.15

Max. Maks. operating current [A]: çalışma akımı [A]: 2.5

Sargı direnci [Ω]: 1.26

Bağlantılar:

Emiş hattı: 5/8 "

Deşarj hattı: 1/2 "

2, ürün özelliği ve uygulama:

Technical parameters: ABS matte color flame retardant plastic; Teknik parametreler: ABS mat renk alev geciktirici plastik; External dimension: front 32x74mm; Dış boyut: ön 32x74mm; Deep 60 mm; Derin 60 mm; Mounting dimension: fixed on the panel with an opening of 71x29mm; Montaj boyutu: 71x29mm açıklık ile panele sabitlenmiştir; Overall protection level: IP20; Genel koruma seviyesi: IP20; Front panel protection grade: IP65; Ön panel koruma sınıfı: IP65; Terminal: bolt compression, wire diameter ≤ 2.5mm2; Terminal: cıvata sıkıştırma, tel çapı ≤ 2.5mm2; Power supply: according to the model: 12Vac/dc,±10%; Güç kaynağı: modele göre: 12Vac / dc, ±% 10; 24 vac/dc, plus or minus 10%; 24 vac / dc, artı veya eksi% 10; 230 vac plus or minus 10%, 50/60 hz; 230 vac artı veya eksi% 10, 50/60 hz; 110 vac plus or minus 10%, 50/60 hz. 110 vac artı veya eksi% 10, 50/60 hz. Please refer to the name tag on the product. Lütfen üründeki ad etiketine bakın. Power consumption: Max. Güç tüketimi: Maks. 3VA; 3 VA; Display: 2-bit red digital tube, 14.2 mm high; Ekran: 2-bit kırmızı dijital tüp, 14,2 mm yüksekliğinde; Input: up to 2 NTC input digital input: passive switch output relay: compressor, 8 (3) A SPST, Italy elf electronic thermostat XR06CX instruction) _word document read online and download _ document https://www.wendangwang.com/doc/8e010377ca47a278d089f82c/3 250 vac or SPST 16 (6) A (8), 20 A 250 vac or 250 vac defrosting: SPDT 8(3) A, 250Vac evaporator fan: SPST 8(3) A, 250Vac or SPST 5(2) A data storage: electrically erasable electrically writable memory (EEPROM). Giriş: en fazla 2 NTC girişi dijital giriş: pasif anahtar çıkış rölesi: kompresör, 8 (3) A SPST, İtalya elf elektronik termostat XR06CX talimatı) _word belgesi çevrimiçi okuma ve indirme _ belge https://www.wendangwang.com/doc / 8e010377ca47a278d089f82c / 3250 vac veya SPST 16 (6) A (8), 20 A 250 vac veya 250 vac buz çözme: SPDT 8 (3) A, 250Vac evaporatör fanı: SPST 8 (3) A, 250Vac veya SPST 5 (2 ) Veri depolama: elektrikle silinebilir elektrikle yazılabilir bellek (EEPROM). Control level: 1B; Kontrol seviyesi: 1B; Environmental protection level: 2; Çevre koruma seviyesi: 2; Software level: A; Yazılım seviyesi: A; Maximum insulation voltage: 2500V; Maksimum yalıtım gerilimi: 2500V; Overvoltage class: II; Aşırı gerilim sınıfı: II; Operating temperature: 0~60°C; Çalışma sıcaklığı: 0 ~ 60 ° C; Storage temperature: -30~85° c. Depolama sıcaklığı: -30 ~ 85 ° c. relative humidity: 20~ bağıl nem: 20 ~

No = maintain the original state (the output state is unchanged); No = orijinal durumu koru (çıkış durumu değişmez); Fn= fan off only; Fn = sadece fan kapalı; CP= only compressor is closed; CP = sadece kompresör kapalı; FC= fan compressor is off. FC = fan kompresörü kapalı. Once the door is opened, the alarm of the back door set by the delay "di" parameter will be activated, and the "dA" character will be displayed on the screen. Kapı açıldığında, "di" gecikme parametresi tarafından ayarlanan arka kapının alarmı etkinleştirilecek ve "dA" karakteri ekranda görüntülenecektir. If rd=y is automatically adjusted, the control will be restarted. Rd = y otomatik olarak ayarlanırsa, kontrol yeniden başlatılır. When the digital switch input is invalid, the alarm will stop immediately. Dijital anahtar girişi geçersiz olduğunda alarm derhal durur. When the door opens the alarm, the high and low temperature alarm will fail. Kapı alarmı açtığında, yüksek ve düşük sıcaklık alarmı başarısız olur. General alarm (iF=EA) once the digital input alarm is activated and the thermostat waits for the "di" parameter setting time, the "EA" alarm information will be displayed iF the digital input is still valid. Genel giriş (iF = EA) dijital giriş alarmı etkinleştirildiğinde ve termostat "di" parametre ayar süresini beklediğinde, dijital giriş hala geçerli ise "EA" alarm bilgileri görüntülenecektir. All relay output state is unchanged, when the digital input is invalid, the alarm will stop immediately. Tüm röle çıkış durumu değişmez, dijital giriş geçersiz olduğunda alarm hemen durur. Serious alarm (iF=bA) once the digital input alarm is activated, the thermostat waits for the time when the "di" parameter is set, and iF the digital input is still valid, the "CA" alarm information will be displayed. Dijital giriş alarmı etkinleştirildikten sonra ciddi alarm (iF = bA), termostat "di" parametresinin ayarlandığı zamanı bekler ve dijital giriş hala geçerliyse, "CA" alarm bilgileri görüntülenir. All relay output contacts are disconnected. Tüm röle çıkış kontakları bağlı değil. If the digital input is invalid, the alarm will stop immediately. Dijital giriş geçersizse, alarm hemen durur. Activate defrost (iF=dF) when defrost conditions allow, once the digital input is effective, a defrost will be activated. Buz çözme koşulları izin verdiğinde, buz çözme işlemini (iF = dF) etkinleştirin, dijital giriş etkili olduğunda buz çözme etkinleştirilir. When the defrost is over, iF the digital input is invalid, the defrost will be withdrawn and normal temperature control will be restored, otherwise the thermostat will wait for the time set by "dd". Buz çözme bittiğinde, dijital giriş geçersizse, buz çözme geri çekilir ve normal sıcaklık kontrolü geri yüklenir, aksi takdirde termostat "dd" tarafından ayarlanan süreyi bekler. Control type conversion: heating and cooling (iF=Hc) this function is not applicable to this model, please do not select. Kontrol tipi dönüşümü: ısıtma ve soğutma (iF = Hc) bu işlev bu model için geçerli değildir, lütfen seçmeyin.

3.Ürün Detayları

4. Ürün yeterliliği

Sertifika, sertifika, patent belgesi:

1). "Kalite Yönetim Sistemi Belgesi"

2). "Shenzhen Bilim ve Teknoloji Kurumsal Sertifikasyon"

3). "Soğutma Ekipmanları Klima Bakım ve Montaj İşletme Yeterlilik Belgesi"
